UART 16C450/550 Module v1.1 RC80/RC2014

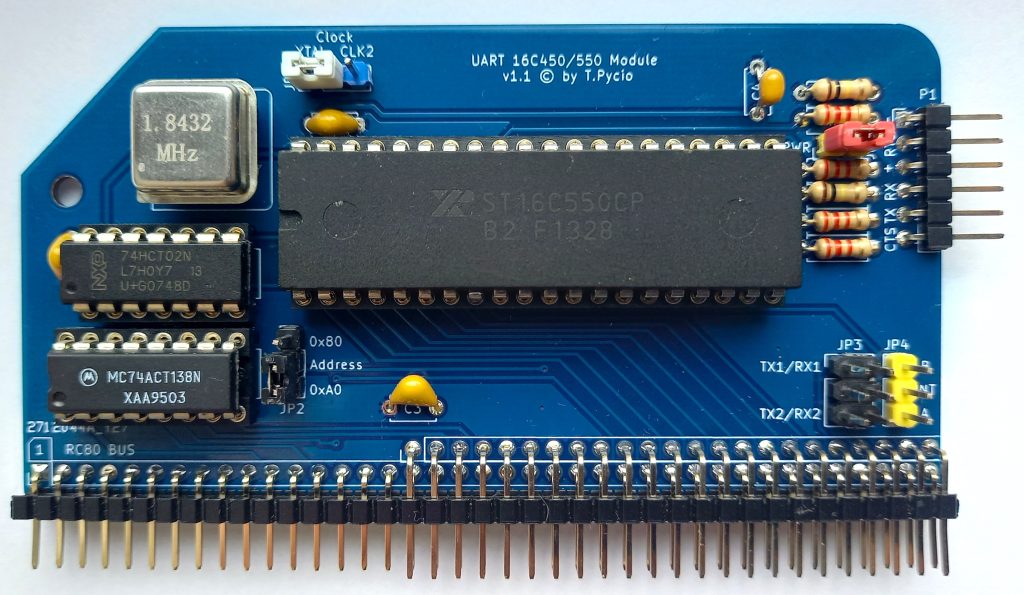

Moduł transmisji szeregowej oparty o popularne swego czasu w komputerach PC układy 16C450/550. Posiada jeden port, możliwość ustalenia prędkości transmisji poprzez wbudowany generator kwarcowy lub przez sygnał CLK2, ustawienia adresów 0x80 lub 0xA0 oraz dołączenie sygnałów RX/TX do szyny RC80. Sygnał przerwań jest dostępny tylko na pinach IRQA lub IRQB, które poprzez CTC umożliwiają ich zgłaszanie w trybie IM2.
Lista elementów:
| Symbol | Ilość | Wartość/Oznaczenie |
| PCB | 1 szt. | PCB “UART 16C450/550 Module” v1.1 |
| U1 | 1 szt. | 16C450 lub 16C550 |
| U2 | 1 szt. | 74HCT138 |
| U3 | 1 szt. | 74HCT02 |
| R1-R4 | 4 szt. | Rezystor 2,2k 1/4W |
| R5,R6 | 2 szt. | Rezystor 100k 1/4W |
| C1-C4 | 4 szt. | Kondensator ceramiczny/monolityczny 100nF raster 5mm |
| X1 | 1 szt. | Generator kwarcowy 1,8432MHz dla transmisji 38400 bps |
| P1 | 1 szt. | 1×6 złącze szpilkowe kątowe „goldpin” raster 2,54 |
| JP1,JP2,JP4 | 3 szt. | 1×3 złącze szpilkowe „goldpin” raster 2,54 |
| JP3 | 1 szt. | 2×3 złącze szpilkowe „goldpin” raster 2,54 |
| J1,J2 | 1 szt. | 2×40 złącze szpilkowe kątowe „goldpin” raster 2,54 |
| Zworki (minimum 3 szt.) |
Schemat ideowy:
UART 16C450/550 Module v1.1 RCBus

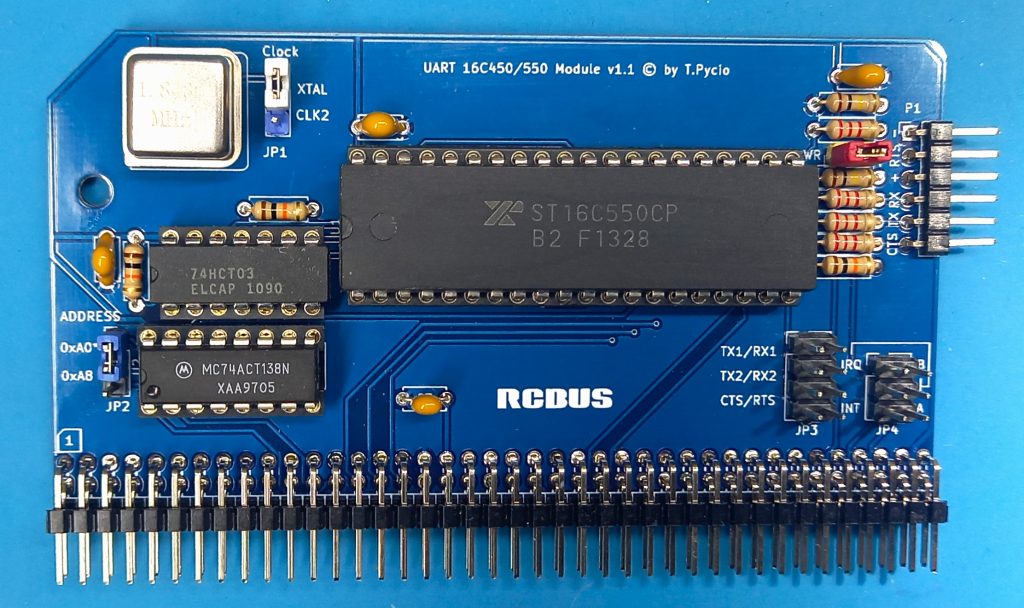

Moduł transmisji szeregowej 16C450/550 dostosowany do specyfikacji RCBus. W stosunku do swojego poprzednika zmieniono adresowanie (obecnie jest wybór portu I/O 0xA0 lub 0xA8), umożliwiono korzystanie z przerwań /INT oraz zgłaszania żądania obsługi przez kanał DMA.
Lista elementów:
| Symbol | Ilość | Wartość/Oznaczenie |
| PCB | 1 szt. | PCB “UART 16C450/550 Module” v1.1 RCBus |
| U1 | 1 szt. | 16C450 lub 16C550 |
| U2 | 1 szt. | 74HCT138 |
| U3 | 1 szt. | 74HCT03 |
| R1-R4 | 4 szt. | Rezystor 2,2k 1/4W |
| R5,R6 | 2 szt. | Rezystor 100k 1/4W |
| R7-R9 | 3 szt. | Rezystor 10k 1/4W |
| C1-C4 | 4 szt. | Kondensator ceramiczny/monolityczny 100nF raster 5mm |
| X1 | 1 szt. | Generator kwarcowy 1,8432MHz dla transmisji 38400 bps |
| P1 | 1 szt. | 1×6 złącze szpilkowe kątowe „goldpin” raster 2,54 |
| JP1,JP2 | 2 szt. | 1×3 złącze szpilkowe „goldpin” raster 2,54 |
| JP3 | 1 szt. | 2×4 złącze szpilkowe „goldpin” raster 2,54 |
| JP4 | 1 szt. | 2×3 złącze szpilkowe „goldpin” raster 2,54 |
| JP5 | 1 szt. | 1×2 złącze szpilkowe „goldpin” raster 2,54 |
| S1 | 1 szt. | 2×40 złącze szpilkowe kątowe „goldpin” raster 2,54 |
| Zworki (minimum 3 szt.) |
