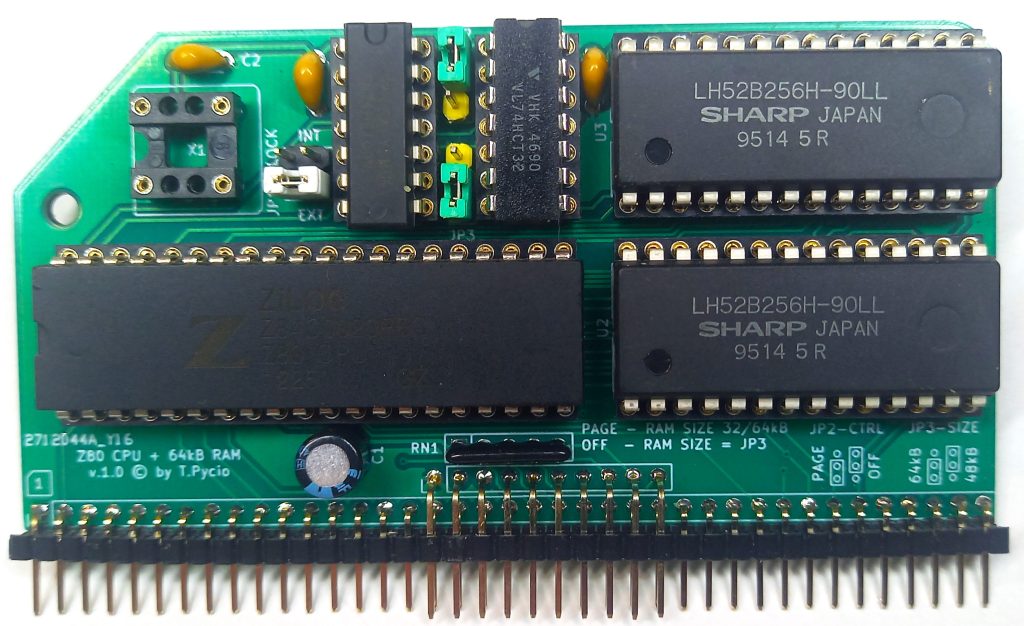

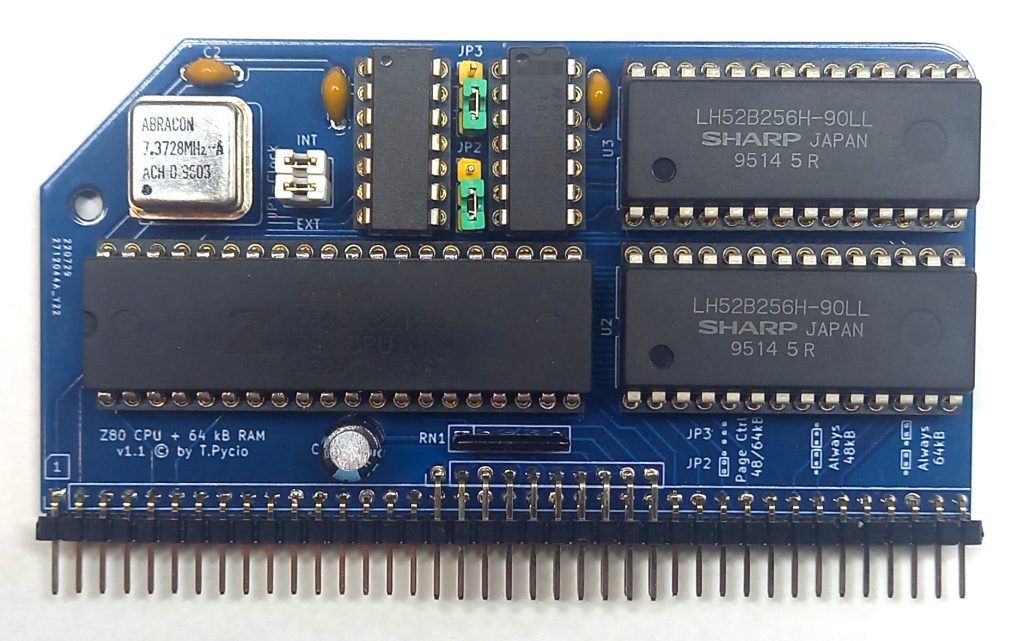

Z80 CPU + 64kB RAM

Moduł z procesorem Z80 i pamięcią RAM 64kB

Lista elementów:

SymbolIlośćWartość/Oznaczenie
PCB1 szt.PCB Z80 CPU + 64kB RAM
U11 szt.Z80 CPU (np. Z84C0008PEC) o częstotliwości pracy 8MHz lub więcej
U2,U32 szt.Statyczna pamięć o organizacji 32kBx8 typu 62256 np. CXK58257AP
U41 szt.74HCT32
U51 szt.74HCT00
X11 szt.Generator kwarcowy 7,3728MHz 5V
C11 szt.Kondensator elektrolityczny 10uF/min.10V
C2, C3, C43 szt.Kondensator ceramiczny/monolityczny 100nF raster 5mm
RN11 szt.Drabinka rezystorowa 4x10k SIP5
JP11 szt.2×2 złącze szpilkowe „goldpin” raster 2,54
J2, J31 szt.1×3 złącze szpilkowe „goldpin” raster 2,54
S1, S21 szt.2×40 złącze szpilkowe kątowe „goldpin” raster 2,54
Zworki (minimum 3 szt – do ustawienia zegara JP1 i pamięci JP2,JP3)

Schemat ideowy:
