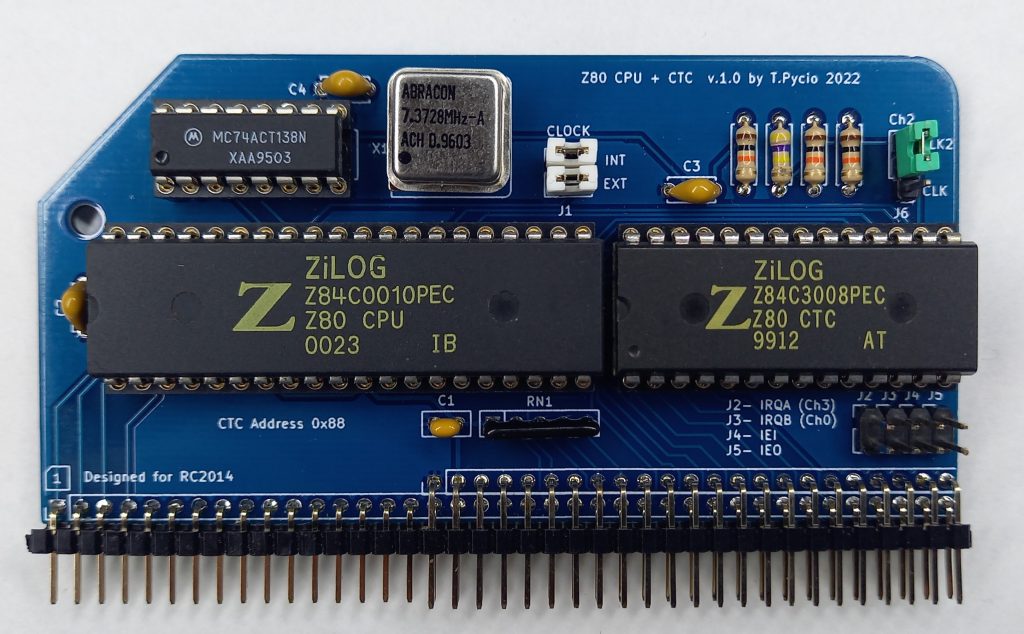

Moduł procesora Z80 CPU z generatorem zegara systemowego i układem czasowo-licznikowym Z80 CTC.
Lista elementów:
| Symbol | Ilość | Wartość/Oznaczenie |
|---|---|---|
| PCB | 1 szt. | PCB Z80 CPU + CTC |
| U1 | 1 szt. | Z80 CPU (np. Z84C0008PEC) o częstotliwości pracy 8MHz lub więcej |
| U2 | 1 szt. | Z80 CTC (np. Z84C3008PEC) o częstotliwości pracy 8MHz lub więcej |
| U3 | 1 szt. | 74HCT138 |
| R1, R2, R3 | 3 szt. | Rezystor 10k 1/4W |
| R4 | 1 szt. | Rezystor 470k 1/4W |
| X1 | 1 szt. | Generator kwarcowy 7,3728MHz 5V |
| C1 | 1 szt. | Kondensator ceramiczny/monolityczny 100nF raster 2,54mm |
| C2, C3, C4 | 3 szt. | Kondensator ceramiczny/monolityczny 100nF raster 5mm |
| RN1 | 1 szt. | Drabinka rezystorowa 4x10k SIP5 |
| J1 | 1 szt. | 2×2 złącze szpilkowe „goldpin” raster 2,54 |
| J2, J3, J4, J5 | 1 szt. | 2×4 złącze szpilkowe „goldpin” raster 2,54 |
| J6 | 1 szt. | 1×3 złącze szpilkowe „goldpin” raster 2,54 |
| S1, S2 | 1 szt. | 2×40 złącze szpilkowe kątowe „goldpin” raster 2,54 |
| Zworki (minimum 3 szt – do ustawienia zegara J1 i źródła Ch2 CTC) |
Schemat ideowy:
