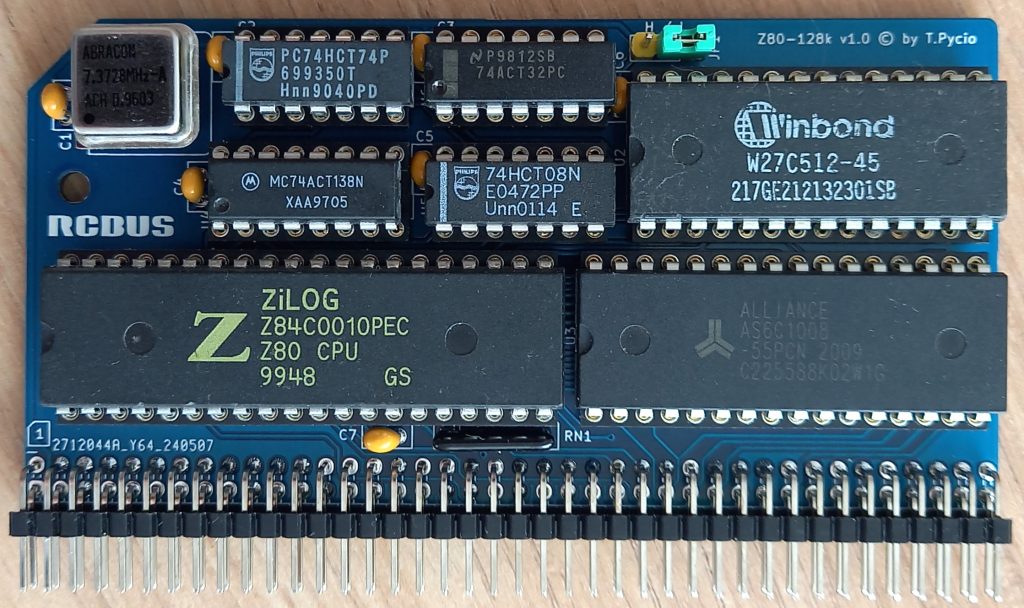

Moduł komputera Z80 z pamięcią RAM 128kB, zawierający prosty schemat przełączania 32kB banków pamięci. Pamięć ROM ma możliwość wybrania dolnej lub górnej połówki za pomocą zworki JP1.
| D1 | D0 | Low 32kB | High 32kB |
|---|---|---|---|
| 0 | 0 | ROM* – JP1 | RAM 08000-0FFFF |
| 0 | 1 | RAM 00000-7FFFF | RAM 08000-0FFFF |
| 1 | 0 | RAM 00000-7FFFF | RAM 10000-17FFF |
| 1 | 1 | RAM 00000-7FFFF | RAM 80000-1FFFF |
* – Po RESET aktywna jest pamięć ROM do odczytu, jak również pamięć RAM w obszarze 00000-07FFFF dla zapisu. Taka funkcjonalność ułatwia wdrażanie nowych wersji BIOS bez żmudnego procesu programowania pamięci ROM.
Lista elementów:
| Symbol | Ilość | Wartość/Oznaczenie |
|---|---|---|
| PCB | 1 szt. | PCB Z80-128k Module v.1.0 |
| U1 | 1 szt. | Z80 CPU (np. Z84C0008PEC) o częstotliwości pracy 8MHz lub więcej |
| U2 | 1 szt. | EPROM typu 27C512 |
| U3 | 1 szt. | Statyczna pamięć o organizacji 128kBx8 typu 628128 np. AS6C1008 |
| U4 | 1 szt. | 74HCT138 |
| U5 | 1 szt. | 74HCT08 |
| U6 | 1 szt. | 74HCT32 |
| U7 | 1 szt. | 74HCT74 |
| X1 | 1 szt. | Generator kwarcowy 7,3728MHz 5V |
| C1-C7 | 7 szt. | Kondensator ceramiczny/monolityczny 100nF raster 2,5mm |
| RN1 | 1 szt. | Drabinka rezystorowa 4x10k SIP5 |
| JP1 | 1 szt. | 1×2 złącze szpilkowe „goldpin” raster 2,54 |
| S1 | 1 szt. | 2×40 złącze szpilkowe kątowe „goldpin” raster 2,54 |
Schemat ideowy:
