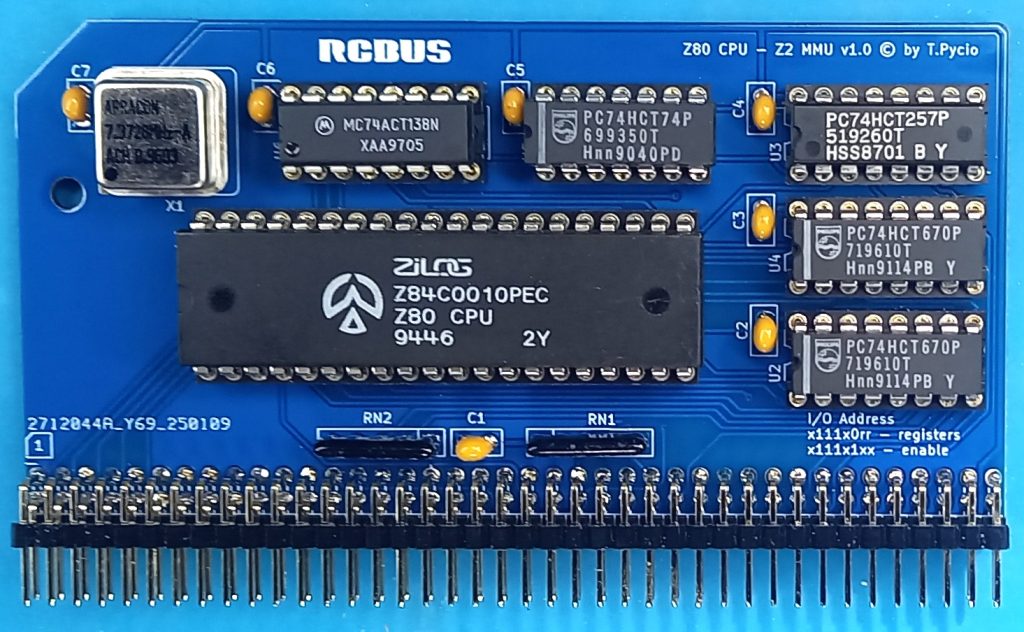

Moduł procesora Z80 z MMU umożliwiającym zaadresowanie 1MB pamięci. MMU jest oparty na schemacie stosowanym w SBC Zeta2. Moduł w połączeniu z Memory Module 128-512kB tworzy system, który pozwala na uruchomienie np. RomWBW lub MP/M II.
Lista elementów:
| Symbol | Ilość | Wartość/Oznaczenie |
|---|---|---|
| PCB | 1 szt. | PCB Z80 CPU – Z2 MMU Module v.1.0 |
| U1 | 1 szt. | Z80 CPU (np. Z84C0008PEC) o częstotliwości pracy 8MHz lub więcej |
| U2, U4 | 2 szt. | 74HCT670 |
| U3 | 1 szt. | 74HCT257 |
| U5 | 1 szt. | 74HCT138 |
| U6 | 1 szt. | 74HCT74 |
| X1 | 1 szt. | Generator kwarcowy 7,3728MHz 5V |
| C1-C7 | 7 szt. | Kondensator ceramiczny/monolityczny 100nF raster 2,5mm |
| RN1, RN2 | 2 szt. | Drabinka rezystorowa 4x10k SIP5 |
| S1 | 1 szt. | 2×40 złącze szpilkowe kątowe „goldpin” raster 2,54 |
Schemat ideowy:
